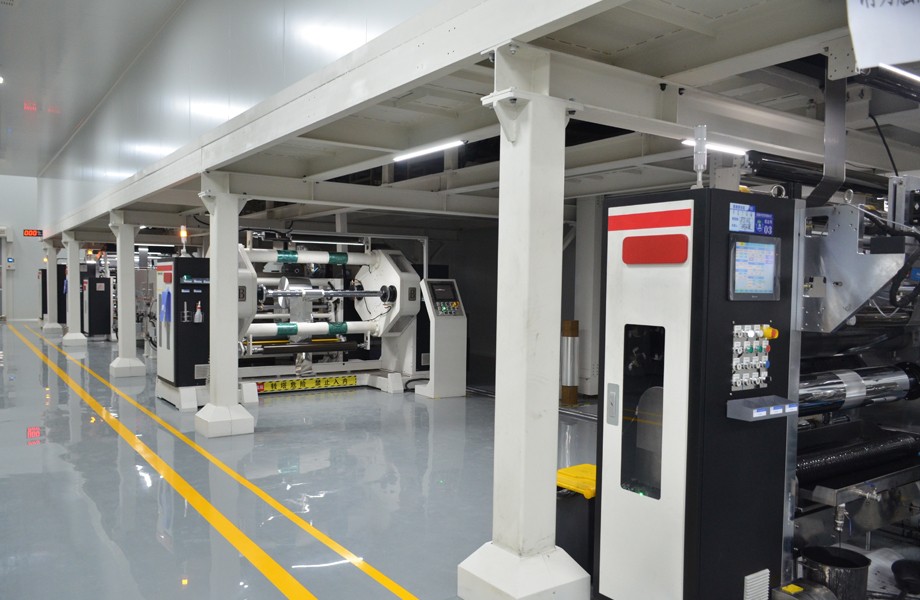

针对铝箔化成生产线,重点核对调压要求及整流装置配合。 用于整流电源前端,与整流装置、电化学负载、传动或工业炉系统配套。现有资料涵盖电解、碳化硅与石墨炉、铝箔化成、传动励磁及中频炉应用。应按整流拓扑、脉波数、网侧与阀侧参数及运行周期核对。
Oil free, with strong fire resistance, eliminating the risk of oil leakage; Capable of withstanding short-circuit current and overvoltage, and adapting to harsh environments.
Using environmentally friendly materials, low noise and no pollution, to assist in the construction of a green power grid.
Efficient cooling system ensures that the equipment maintains low temperature during long-term operation, effectively extending the service life of the equipment.
Humanized design, simple operation, convenient and fast daily inspection and maintenance, significantly reducing operating costs.
Durable shell design, impact resistance, corrosion resistance, able to adapt to various complex and harsh working environments.
Modular structure design, supporting quick disassembly and assembly, combined with intelligent monitoring system, making operation and maintenance work more worry free and effortless.
| 型 号 | 额定容量(kVA) | 额定电压 | 联结组标号 | 产品重(kg) | 轨距(mm) | 外限尺寸(mm) | |||
| 一次(kV) | 二次(V) | 器身重 | 油重 | 总重 | 横向×纵向 | 长×宽×高 | |||
| ZSZ-265/6.6 | 265 | 6.6 | 客户自定 | D.Y1.do.do.Y1 | 1000 | 570 | 2050 | 820×820 | 2150×1250×1800 |
| ZSZ-340/6.6 | 340 | 6.6 | 1200 | 710 | 2500 | 820×820 | 2250×1300×1900 | ||
| ZSZ-380/6.6 | 380 | 6.6 | 1250 | 720 | 2600 | 820×820 | 2300×1380×1900 | ||
| ZSZ-420/6.6 | 420 | 6.6 | 1250 | 750 | 2680 | 820×820 | 2300×1560×1900 | ||
| ZSZ-450/6.6 | 450 | 6.6 | 1400 | 800 | 2850 | 820×820 | 2300×1450×1950 | ||
| ZSZ-490/6.6 | 490 | 6.6 | 1450 | 820 | 2950 | 820×820 | 2300×1560×1950 | ||
| ZSZ-625/6.6 | 625 | 6.6 | 1650 | 850 | 3200 | 820×820 | 2300×1600×2000 | ||
| ZSZ-680/6.6 | 680 | 6.6 | 1680 | 900 | 3300 | 820×820 | 2350×1650×2000 | ||
| ZSZ-720/6.6 | 720 | 6.6 | 1700 | 950 | 3400 | 820×820 | 2350×1700×2000 | ||
| ZSZ-780/6.6 | 780 | 6.6 | 1800 | 960 | 3600 | 820×820 | 2350×1700×2150 | ||
| ZSZ-820/6.6 | 820 | 6.6 | 1850 | 980 | 3700 | 820×820 | 2350×1800×2100 | ||
| ZSZ-860/10 | 860 | 10 | 1880 | 1260 | 4080 | 1070×1070 | 2400×1860×2340 | ||
| ZSZ-1000/10 | 1000 | 10 | 2100 | 1310 | 4560 | 1070×1070 | 2550×2000×2500 | ||
| ZSZ-1240/10 | 1240 | 10 | 2270 | 1500 | 5120 | 1070×1070 | 2430×1870×2590 | ||
| ZSZ-1360/10 | 1360 | 10 | 2230 | 1380 | 4980 | 1070×1070 | 2350×1860×2540 | ||
| ZSZ-1370/10 | 1370 | 10 | 2430 | 1390 | 5010 | 1070×1070 | 2350×1760×2640 | ||
| ZSZ-1500/10 | 1500 | 10 | 2550 | 1500 | 5400 | 1070×1070 | 2450×1900×2600 | ||
| ZSZ-1670/10 | 1670 | 10 | 2780 | 1700 | 5900 | 1070×1070 | 2580×2000×2650 | ||
| ZSZ-2000/10 | 2000 | 10 | 3450 | 2100 | 7300 | 1070×1070 | 3200×2480×3300 | ||
| ZSZ-1250/10 | 1250 | 10 | 2950 | 1500 | 6100 | 1070×1070 | 2600×1800×2650 | ||
| ZSZ-1400/10 | 1400 | 10 | 2950 | 1600 | 6250 | 1070×1070 | 2650×1800×2500 | ||
| ZSZ-1500/35 | 1500 | 35 | 3580 | 2100 | 7650 | 1070×1070 | 2970×2050×2650 | ||
| ZSZ-1590/35 | 1590 | 35 | 3600 | 2150 | 7800 | 1070×1070 | 2970×2100×2650 | ||
| ZSZ-1635/10 | 1635 | 10 | 3400 | 1700 | 3800 | 1070×1070 | 2750×1850×2600 | ||
| ZSZ-1740/35 | 1740 | 35 | 3650 | 2200 | 7900 | 1070×1070 | 2980×2100×2650 | ||
| ZSZ-1820/35 | 1820 | 35 | 4000 | 2500 | 8600 | 1070×1070 | 3170×2190×2700 | ||
| ZSZ-1930/10 | 1930 | 10 | 3500 | 1800 | 7000 | 1070×1070 | 2780×2000×2650 | ||
| ZSZ-1980/35 | 1980 | 35 | 4060 | 2600 | 8900 | 1070×1070 | 3170×2290×2700 | ||
| ZSZ-2020/10 | 2020 | 10 | 3550 | 1850 | 7200 | 1070×1070 | 2750×2050×2650 | ||
| ZSZ-2070/35 | 2070 | 35 | 3920 | 2150 | 8100 | 1070×1070 | 3000×2100×2650 | ||
| ZSZ-2100/35 | 2100 | 35 | 3950 | 2150 | 8150 | 1070×1070 | 3000×2200×2650 | ||
| ZSZ-2150/35 | 2150 | 35 | 4200 | 2200 | 8600 | 1070×1070 | 3050×2250×2750 | ||
| ZSZ-2210/10 | 2210 | 10 | 4150 | 1800 | 8000 | 1070×1070 | 2800×2150×2700 | ||
| ZSZ-2215/35 | 2215 | 35 | 4250 | 1950 | 8500 | 1070×1070 | 3080×2250×2750 | ||
| ZSZ-2300/10 | 2300 | 10 | 4100 | 1900 | 7900 | 1070×1070 | 2780×2200×2700 | ||
| ZSZ-2300/10 | 2300 | 10 | 3950 | 1950 | 7850 | 1070×1070 | 2750×2150×2700 | ||
| ZSZ-2300/10 | 2300 | 10 | 3600 | 1890 | 7600 | 1070×1070 | 2750×2150×2700 | ||
| ZSZ-2300/35 | 2300 | 35 | 4250 | 2250 | 8700 | 1070×1070 | 3100×2250×2750 | ||
| ZSZ-2380/35 | 2380 | 35 | 4350 | 2300 | 9000 | 1070×1070 | 3050×2250×2800 | ||
| ZSZ-2430/35 | 2430 | 35 | 4420 | 2380 | 9300 | 1070×1070 | 3050×2280×2800 | ||
| ZSZ-2450/10 | 2450 | 10 | 4100 | 2000 | 8100 | 1070×1070 | 2800×2300×2750 | ||
| ZSZ-2490/35 | 2490 | 35 | 4600 | 2300 | 9350 | 1070×1070 | 3050×2350×2800 | ||
| ZSZ-2540/10 | 2540 | 10 | 4400 | 1900 | 8450 | 1070×1070 | 2820×2300×2750 | ||
| ZSZ-2580/10 | 2580 | 10 | 4450 | 1960 | 8500 | 1070×1070 | 2850×2300×2750 | ||
| ZSZ-2600/35 | 2600 | 35 | 4500 | 2330 | 9500 | 1070×1070 | 3050×2350×2800 | ||
| ZSZ-2670/10 | 2670 | 10 | 4450 | 1960 | 8650 | 1070×1070 | 3050×2350×2750 | ||
| ZSZ-2735/35 | 2735 | 35 | 4600 | 2380 | 9600 | 1070×1070 | 3050×2250×2850 | ||
| ZSZ-2780/10 | 2780 | 10 | 4900 | 2000 | 9200 | 1070×1070 | 2900×2300×2850 | ||
| ZSZ-2830/10 | 2830 | 10 | 4950 | 2100 | 9300 | 1070×1070 | 2900×2350×2850 | ||
| ZSZ-2930/35 | 2930 | 35 | 4600 | 2450 | 9700 | 1070×1070 | 3050×2450×2850 | ||
| ZSZ-2960/35 | 2960 | 35 | 5500 | 2500 | 10200 | 1070×1070 | 3070×2300×2900 | ||
| ZSZ-3170/35 | 3170 | 35 | 5560 | 2550 | 10600 | 1070×1070 | 3080×2450×2900 | ||
